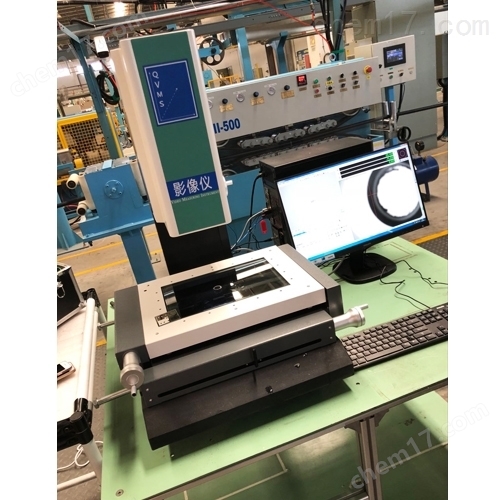

自动二次元影像测量仪器

访问次数：1596

简要描述：值得注意的是,二次元影像测量仪的工作是建立在影像基础上面的,并根据计算机的屏幕对测量的技术进行控制,以及具备较大几何运算的软件而完成的测量工作,因为它是需要和计算机结合使用的,在安装时需要使用专业的测量控制软件,这样才能保证本仪器具备灵魂,所以计算机对于其来说相当于主体部分.

厂家实力
Manufacturer Strength
有效保修
Valid Warranty
质量保障
Quality Assurance

产品咨询

联系我们

产品中心

PRODUCT CATEGORY

详细介绍

品牌	其他品牌	价格区间	面议
产地类别	国产	应用领域	电子,航天,汽车,电气,综合
非标定制	非标定制

　　型号：JC17-VMS-2010

　　产品介绍：

　　二次元影像测量仪是针对五金加工行业零部件尺寸控制的检测设备。具备基本的点、线、圆、两点距离、角度等基本测量功能及坐标平移的功能，能满足基本的二次元测量需求；此外测量数据可输入EXCEL、WORD、TXT中或者将测量图形输出至DXF文档做CAD设计，仪器采用定格定倍手动变倍镜头，可在经济实惠的条件下实现较大工件各种复杂表面的精确测量。

　　技术参数：

　　有效测量行程(X×Y)：200mm×100mm

　　Z轴调焦升降范围：180mm

　　分辨率：0.001mm

　　X、Y轴线性精度：U≤(3+L/200)μm

　　重复精度：±0.003mm

　　载物台尺寸：345mm*250mm

　　玻璃台尺寸：223mm×143mm

　　承载重量：25kg

　　影像系统：美国TEO高分辨率1/3”彩色CCD

　　物镜：可连续变倍光学放大倍率0.7×-4.5×

　　影像放大倍率：20-225×，

　　光栅尺：高精度精密光栅尺,分辨率1um

　　照明系统：表面光源及透射光源均为LED，亮度可调

　　传动方式：中国台湾精密无牙传动＋P级交叉导轨

　　操作方式：摇杆手柄、鼠标拖运、

　　主机外形尺寸：550mm×390mm×870mm

　　机台底座、Z轴立柱：高精度花岗石精度00级

　　仪器总重：约120kg
